实验题知识点总结

---

一、基本仪器的使用

螺旋测微器

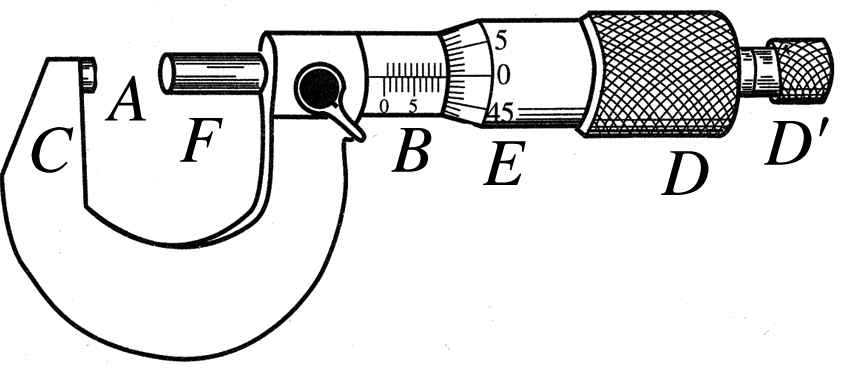

①构造：如图所示，B为固定刻度，E为可动刻度．

 ②原理：测微螺杆F与固定刻度B之间的精密螺纹的螺距为0.5mm，即旋钮D每旋转一周，F前进或后退0.5mm，而可动刻度E上的刻度为50等份，每转动一小格，F前进或后退0.01mm，即螺旋测微器的精确度为0.01mm.读数时估读到毫米的千分位上，因此，螺旋测微器又叫千分尺．

③读数：

a.测量时被测物体长度的半毫米数由固定刻度读出，不足半毫米部分由可动刻度读出．

b.测量值(mm)＝固定刻度数(mm)(注意半毫米刻度线是否露出)＋可动刻度数(估读一位)×0.01(mm)．

 (2)量长度：用毫米刻度尺测量接入电路中的被测金属丝的有效长度，反复测量3次，并记录．

游标卡尺

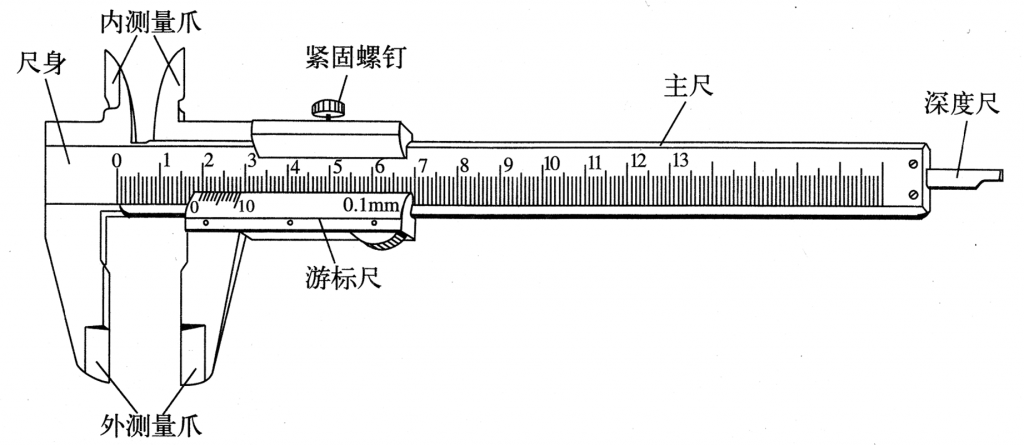

①构造：主尺、游标尺(主尺和游标尺上各有一个内、外测量爪)、游标卡尺上还有一个深度尺．(如图所示)

 ②用途：测量厚度、长度、深度、内径、外径．

③原理：利用主尺的最小分度与游标尺的最小分度的差值制成．

不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻度少1mm.常见的游标尺上小等分刻度有10个、20个、50个的，其规格见下表：

刻度格数(分度)	刻度总长度	1mm与每小格的差值	精确度(可精确到)
10	9mm	0.1mm	0.1mm
20	19mm	0.05mm	0.05mm
50	49mm	0.02mm	0.02mm

(4)读数；若用x表示从主尺上读出的整毫米数，K表示从游标尺上读出与主尺上某一刻度线对齐的游标的格数，则记录结果表示为(x＋K×精确度) mm.

二、电流表和电压表

三、实验要点

四、两种测量电路

五、两种控制电路

(1) 滑动变阻器的限流限流和分压接法 查看例题

(2) 如何选取

①要求回路中的某部分电路的电压从0开始连续变化，必须用分压接法。

②若采用限流接法，题目中提供的实验仪器、电表的量程或电阻的最大允许电流不够，则选择分压接法。

③滑动变阻器的电阻远小于被测电阻或者电路中串联其他电阻时，必须选用分压法。

---

1．欧姆表内部构造和原理

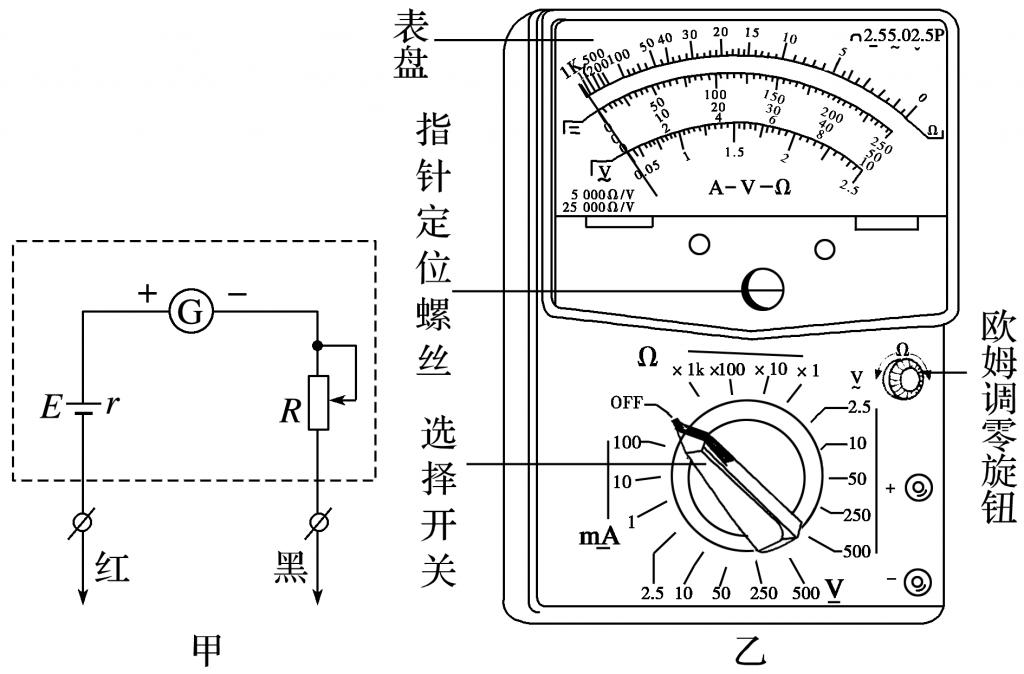

(1)欧姆表内部电路简化如图.

(2)多用电表测电阻阻值的原理：闭合电路欧姆定律．

①红、黑表笔短接，进行欧姆调零时，指针满偏，有($I_g=\dfrac{E}{R_g+R+r}$；

②当红、黑表笔之间接有未知电阻R_x时，有($I=\dfrac{E}{R_g+R+r+R_x}$，故每一个未知电阻都对应一个电流值$I$ ，我们在刻度盘上直接标出与I对应的R_x的值，所测电阻R_x即可从表盘上直接读出．

③由于I与R是非线性关系，表盘上电流刻度是均匀的，其对应的电阻刻度却是不均匀的，电阻的零刻度在电流满偏处．当$R_x＝R_g＋R＋r$时$I=\dfrac{I_g}{2}$，指针半偏，所以欧姆表的内阻等于中值电阻．

2．多用电表的读数及使用

(1)电流的流向

电流从多用电表的“＋”插孔(红表笔)流入，从“－”插孔(黑表笔)流出，即“红进黑出”．

(2)“机械零点”与“欧姆零点”

“机械零点”在表盘刻度左侧“0”位置，调整的是表盘下边中间的定位螺丝；

“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆调零旋钮．

这是一个容易忽略的知识点！！！！！！例题

(3)倍率选择：使用欧姆挡测电阻时，应使指针位于表盘中间附近，若指针偏角过大，则说明所测电阻偏小，应换用小倍率．

(4)使用欧姆表测电阻时，换挡后需重新进行欧姆调零，读数之后要乘以倍率．

---

---

(1)伏安法

2.误差分析

(1)偶然误差

①由于读数不准和电表接线不良引起的误差。

②用图象法求E和r时,由于作图不准确造成的误差。

③测量过程中通电时间过长或电流过大,都会引起E、r变化。

(2)系统误差

由电压表和电流表内阻影响而导致的误差。

①若采用电表内接法所示的电路,在理论上E=U+(I_V+I_A)r,其中电压表示数U是准确的电源两端电压。但实验中忽略了通过电压表的电流I_V,因此形成误差,而且电压表示数越大,I_V越大。

②若采用电表外接法所示的电路,I_A为通过电源的电流真实值,理论上有E=U+U_A+I_Ar,其中U_A不可知,因此造成误差,而且电流表示数越大,U_A越大,当电流为零时,U_A=0,电压为准确值,等于E。

(2)伏阻法和安阻法

---

电学创新实验，大都是在教材常规实验的基础上，进行重组、包装、拓展、创新，它们源于教材，但高于教材，解决这类创新实验时，应注意以下三点：

（1）无论哪个电学实验，不管怎么创新都离不开电路，离不开实验仪器的选取，电流表内、外接法的判断，滑动变阻器的分压与限流的分析。

（2）在解决设计型实验时，要注意条件的充分利用，如对于给定确切阻值的电压表和电流表，电压表可当成电流表使用，电流表也可当成电压表使用，利用这一特点，可以拓展伏安法测电阻的方法，如伏伏法、安安法等。

（3）对一些特殊电阻的测量，如电流表或电压表内阻的测量，电路设计有其特殊性，即首先要注意到其自身量程对电路的影响，其次要充分利用其“自报电流”或“自报电压”的功能。因此，在测电压表内阻时，无须另并联电压表；测电流表内阻时，无须再串联电流表。
