折射与反射
利用下图的实验装置探究“凸透镜成像的规律”。
（1）实验时，调节蜡烛、凸透镜、光屏三者的高度，发现烛焰在光屏上的像的位置偏高，应将光屏向________（选填“上”或“下”）调节。
（2）实验装置正确安装并调节后，在图的光屏上能看到烛焰清晰的像，则该凸透镜的焦距f=________cm。若将蜡烛移至15cm刻度线处，向________（选填左或右）移动光屏，光屏上能看到倒立、________的实像。
（3）光屏成清晰的像后，如果保持蜡烛和凸透镜的位置不变，把光屏向左移动一小段距离，要想在光屏上再次看到清晰的像，可在蜡烛与凸透镜之间放一个焦距合适的________眼镜。（选填近视或远视）
（4）光屏成清晰的像后，如果保持蜡烛和凸透镜的位置不变，换用一个不同焦距的凸透镜，把光屏向右移动一小段距离，在光屏上能再次看到清晰的像，此时像________（选填变大、变小或不变）。
展开答案
[答案]上 10 左 缩小 远视 变大
在“探究凸透镜成像规律”的实验时，调节光具座上依次排列的蜡烛、凸透镜和光屏，使它们的中心大致在同一高度，进行了如图所示实验。
(1)该凸透镜的焦距是______cm；
(2)现将蜡烛移动距凸透镜30cm处，则在光屏上得到一个______、倒立的实像，现将蜡烛靠近凸透镜5cm，保持凸透镜、光屏位置不变，可在烛焰和凸透镜之间插入一个适当的______透镜，也能在光屏上得到一个清晰的像。
展开答案
【答案】10.0 缩小 凸
小华用同一个凸透镜进行了如图所示的探究。

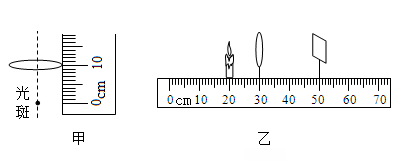

(1)将凸透镜正对太阳，调整凸透镜下方白纸的位置，直至白纸上出现一最小、最亮的光斑，实验示意图如图甲所示，由此可知，该凸透镜的焦距为_________cm；
(2)在图乙中，蜡烛位于光具座20cm的刻度线处，若保持凸透镜和光屏的位置不动，则小华需要将蜡烛移到________cm刻度线的位置，光屏上才能成清晰的像；
(3)保持蜡烛在20cm的刻度线处、光屏在50cm的刻度线处的位置不变，小华将位于30cm刻度线处的凸透镜向左或向右移动，但无论怎样移动，均无法在光屏上看到清晰的像，其原因是：当凸透镜左移时，凸透镜成的是______（选填“虚”或“实”）像，需要在光屏的一侧透过凸透镜来观察所成的像；当凸透镜右移时，凸透镜所成像的像距会______（选填“大于”“等于”或“小于”）此时光屏到凸透镜的距离。
展开答案
【答案】10.0 10.0 虚 大于
小莉同学用焦距为10 cm的凸透镜做“探究凸透镜成像规律”的实验。
(1)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的像，若保持蜡烛和光屏的位置不变，移动透镜至______cm处，光屏上能再次呈现清晰的像；

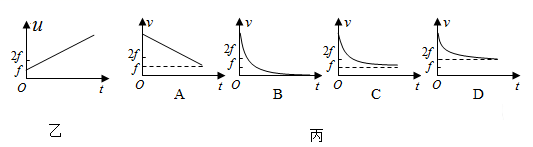

(2)实验中将凸透镜从图甲处逐渐远离蜡烛，物距u随时间t的变化图像如图乙所示，则如图丙所示的图像中，像距v随时间t的大致变化图像正确的是______；

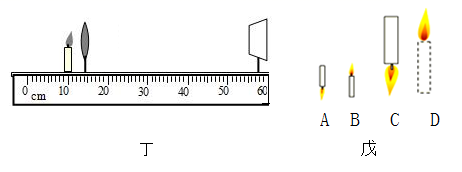

(3)如图丁所示，保持蜡烛的位置不变，移动透镜至16 cm处，人眼能观察到蜡烛的像，像是图戊中的____ （选填“A”“B”“C”或“D”）。
展开答案
【答案】40 C D
如图所示，小明用光具座、F光源、凸透镜、半透明光屏等器材，探究“凸透镜成像规律”

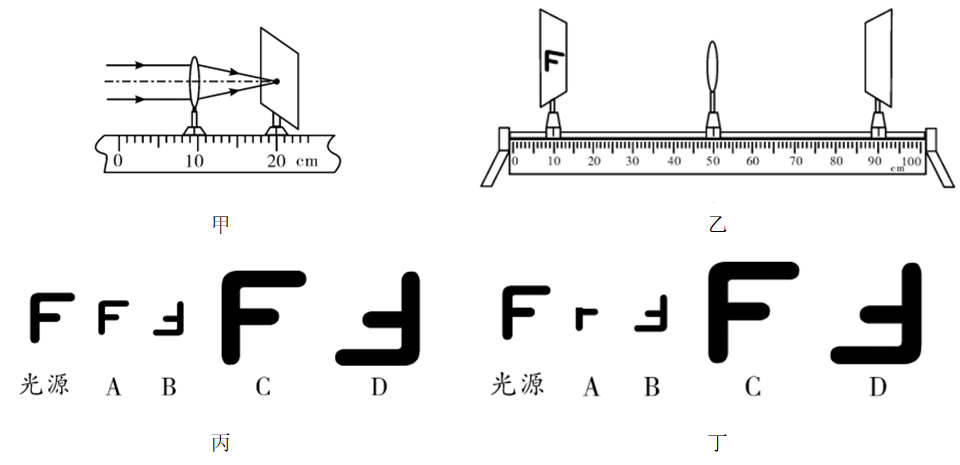

（1）实验前先测凸透镜焦距，如图甲所示，该透镜的焦距为_______cm；
（2）如图乙中，将透镜处于50cm刻度处，把光源向右移至35cm刻度处时，将光屏左右移动适当调节，可得到清晰的像，人眼沿着如图甲所示的方向，看到光屏上所成的像是图丙中的_______；
（3）在第（2）小题的情况下，如果用物理书将凸透镜的上半部分罩住，则光屏上所成的像是图丁中的_______；
（4）当光源F靠近凸透镜时，光源F的像将落在光屏的_______（选填“前”或“后”）方；
（5）在第（4）小题的情况下，若用此实验模拟人眼的调节功能，重新在光屏上得到清晰的像，应该进行的操作是______________；
A．换焦距更大的凸透镜 B．换焦距更小的凸透镜
C．将光屏靠近凸透镜 D．将光屏远离凸透镜
展开答案
【答案】10.0 D D 后 B
小东利用如图甲装置探究“平面镜成像的特点”．
（1）小东选用玻璃板而不选用平面镜，因为这样______；实验时，小东在玻璃板交放一支点燃的蜡烛A，还要在玻璃板后面放一支未点燃的蜡烛B，对这两支蜡烛的要求是______．
（2）实验中，在寻找蜡烛A的像的位置时，如果无论怎样沿桌面移动蜡烛B，都不能使它与蜡烛A的像重合，可能的原因是______．
（3）小东在得出平面镜成像规律后，用图乙所示方法测视力时，镜中视力表的像到人的距离为______m．他用到的规律是______．
展开答案
【答案】 便于确定蜡烛所成像的位置 形状、大小完全相同 玻璃板与桌面不垂直 4.6 像到平面镜的距离与物体到平面镜的距离相等

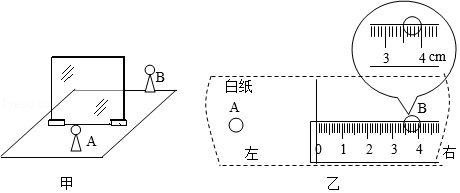

菜同学为了探究“平面镜成像时，像与物到平面镜的距离的关系”，所用的实验器材有：单面镀膜的玻璃板、支架、两个相同的跳棋、白纸和刻度尺．实验装置如图（甲）所示．
（1）在白纸上画一条直线，将玻璃板竖直立在白纸上，使玻璃板_____那一面的下边线与直线重合（选填“有膜”或“无膜”）．
（2）用镀膜玻璃板和跳棋做实验，实验环境有：①几乎无光的实验室，②有阳光的实验窒，在_____中进行实验效果好（选填“①”或“②”）．
（3）在同样的实验环境下，用镀膜玻璃板实验比用普通玻璃板实验成像更清楚，主要原因是：_____．
（4）在同样的实验环境下，用薄一点的玻璃好，还是用厚的好：_____（薄，厚）．
（5）在白纸上沿跳棋A和B的边缘画圆，测出物距u和像距v的值如下表：
| 实验次数 | 1 | 2 | 3 |
| 物距u/cm | 3.39 | 5.11 | 6.39 |
| 像距v/cm | 5.22 | 6.51 |
①如图（乙）所示，第1次实验测量的物距是A的右端到直线的距离，则像距v1＝_____cm．
②该同学发现三次实验的像距都比物距略大一些，原因是：_____（只有一个正确选项，将正确选项的字母填在横线上）
A．刻度尺测量像距时存在误差 B．玻璃板有一定厚度
C．物和像的标记点不对应 D．玻璃板没有竖直放置
展开答案
【答案】有膜 薄 ② 镀膜增强了对光的反射 3.50 B
